Áttekintés
Az LNG Station SCADA System egy integrált ipari automatizálási szoftver- és hardverplatform, amely központosítja a kriogén tárolás, a párologtatás és az őrzési{0}}transzfer-adagolás vezérlését.
Termékleírások
|
Kategória |
Kulcs specifikáció |
|
ESD architektúra |
Vezetékes izolált vészleállító (ESD) hurkok 3-szintű leválasztással (helyszín / terület / hurok) |
|
Biztonsági integritási szint |
SIL-2 kompatibilis kialakítás az IEC 61511 szerint, PFD tartomány 10⁻³–10⁻² |
|
Tűz és gáz interfész |
Metán (0–100% LEL), láng, kriogén kiömlésérzékelő hurkok,<200 ms alarm response |
|
Boil{0}}Gáz (BOG) szabályozása |
Automatic pressure-triggered compressor staging or re-liquefaction at >0,65 MPa tartálynyomás |
|
Fail{0}}Safe Valve Logic |
Normál-feszültségű 24 V-os egyenáramú kimenetek, a szelep azonnal zár, ha áram/jelveszteség |
|
Interlock Override Control |
Szerepkör-alapú hozzáférés időbélyegzett naplókkal az összes megkerülési művelethez |
Műszaki előírás
|
Kategória |
Alapvető műszaki specifikáció |
|
Kiberbiztonsági megfelelőség |
IEC 62443-3-3, 3. biztonsági szint (SL3) |
|
Hozzáférés-vezérlés |
MFA + RBAC + szabotázs-ellenőrzési naplók |
|
Adattitkosítás |
OPC UA + SHA-256 biztonságos átvitel |
|
A rendszer elérhetősége |
Több vagy egyenlő, mint 99,99% rendelkezésre állás |
|
A teljesítmény szabályozása |
Kevesebb, mint 100 ms-os vezérlőhurok ciklus |
|
Riasztási válaszidő |
200 ms-nál kisebb vagy egyenlő |
|
Rendszermegbízhatóság |
MTBF Nagyobb vagy egyenlő, mint 100 000 óra |
|
Szerver redundancia |
Hot{0}}készenléti feladatátvétel Kevesebb, mint 500 ms vagy egyenlő |
|
Hálózati rugalmasság |
Kettős{0}}gyűrűs Ethernet helyreállítás Legfeljebb 50 ms |
|
Teljesítmény redundancia |
Kettős szigetelt AC/DC + UPS táp |
Integráció és alkalmazások
Több-protokollú DCS együttműködés:Natív Modbus TCP/RTU, OPC UA, PROFINET és EtherNet/IP profilok a közvetlen memórialeképezéshez Honeywell, Emerson és Yokogawa üzemi DCS architektúrákkal.
Nagy{0}}nyomású L-CNG VFD vezérlés:Többlépcsős kriogén VFD szivattyúkhoz optimalizált zárt-hurkú algoritmusok, amelyek akár 450 bar-ig stabilizálják a nyomónyomást 10–100%-os áramlási ingadozások mellett.

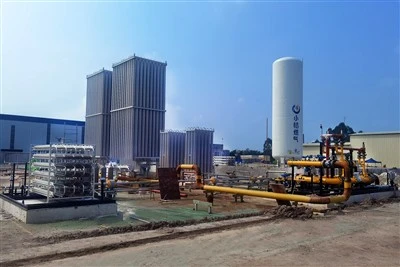

Hőmérséklés:Precíziós PID hurkok, amelyek szabályozzák a környezeti levegő párologtató (AAV) és a vízfürdő párologtató (WBV) átkapcsolását, hogy ±2 fokon belül korlátozzák az alsó csővezeték hőmérséklet-ingadozását.
Letéti átviteli telemetria:Dedikált RS485/Ethernet interfészek a Daniel és Emerson áramlási számítógépekhez, amelyek az OIML{1}}kompatibilis tömegáramlási adatokat közvetlenül a helyi számlázási nyilvántartásokba továbbítják.
Távoli állomás feladása:Sávszélességre{0}}optimalizált MQTT és DNP3 protokollok a biztonságos, titkosított adatfolyamokhoz mobil- vagy műholdas hálózatokon keresztül a vállalati SCADA-központokba.
Minőségellenőrzés
Számla-az-anyagok sorozatosításáról
Minden kritikus alkatrész (PLC-k, belső biztonsági korlátok, relék) kizárólag a Phoenix Contact vagy a Weidmüller cégtől származik, az eredeti gyártói cikkszámokkal együtt, hogy lehetővé tegye a közvetlen helyi cserebeszerzést.
01
Szabványos panelgyártás
Minden vezérlőpanel bekötése és összeszerelése ISO 9001:2015 tanúsítvánnyal rendelkező létesítményben történik, az EN 60204-1 elektromos biztonsági előírásait követve.
02
-Szállítmányozás előtti stresszteszt
100%-os pont-pont-pont I/O szigetelés-ellenőrzés 1000 V DC-n, valamint egy kötelező 48-órás, 50 fokos környezeti kamra beégés-a korai elektronikai hibák kiküszöbölése érdekében.
03
Hardver-a-a-hurokban (HIL) FAT
3 napos gyári átvételi tesztelés HIL szimuláció segítségével a P&ID vezérlőhurkok, az ESD biztonsági reteszek és a HMI grafika matematikai érvényesítésére a kiszállítás előtt.
04
-Beépített dokumentációként
A szállítás egy átfogó minőségi adatkönyvet tartalmaz, amely lokalizált belső huzalozási rajzokat, teljes anyagjegyzéket (BOM) és egyedi analóg kártya kalibrációs tanúsítványokat tartalmaz.
05
Életciklus támogatás
SLA távoli támogatás
Titkosított VPN távoli diagnosztika Ewon vagy Tosibox hardveres átjárókon keresztül, szerződésben garantált 24 órás válaszidővel a kritikus szoftverhibák esetére.
10 év élettartam-garancia
A telepítés után 10 évig garantált elérhetőség a funkcionális hardvercserékre és a kritikus szoftverbiztonsági javításokra,{1}}hogy megelőzze a rendszer elavulását.
Üzemeltetői átadás-átvételi képzés
16 órás strukturált műszaki képzés, amely magában foglalja a HMI navigációt, a vészleállítás (ESD) visszaállítási szekvenciáit és a hardver hibaelhárítását.
Üzembe helyezés és 2 éves üzemi tartalékok
Kritikus CPU-kat, I/O-modulokat és tápegységeket tartalmazó előrecsomagolt készletek
Kereskedelmi feltételek
Minimális rendelési mennyiség (MOQ):1 teljes állomásvezérlő csomag, amely tartalmazza a tervezett fő vezérlőpanelt, a licencelt SCADA szoftver futtatókörnyezetét és a teljes műszaki dokumentációt.
14-18 hét átfutási idő:A gyártási ütemterv az előleg befizetésétől, az állomás véglegesített P&ID jóváhagyásától és az aláírt Jóváhagyva-az-építési (AFC) rajzoktól.
Globális Incoterms:Rugalmas szállítási feltételek EXW, FOB fő kínai kikötőkben vagy DDP alatt közvetlenül a vevő kijelölt integrációs telephelyére vagy a projekt helyszínére.
Kereskedelmi garancia:24 hónap a helyszíni üzembe helyezéstől számítva, minden belső hardverkomponensre és funkcionális szoftverhibára kiterjedően.
Export{0}}minőségű csomagolás:Vákuum-zárt nedvesség-záró zsák ISPM-be csomagolva-15 hőkezelt faláda, nemzetközi óceáni és légi fuvarozásra tanúsítva.
Tanúsítványok és megfelelőség
Észak-amerikai megfelelőség:Az ipari vezérlőpanelek UL 508A és CSA C22.2 No{2}} szabványai szerint tanúsított felépítési és címkézési lehetőségek.
Európai CE jelölés:Az elektromágneses összeférhetőségről (EMC) szóló 2014/30/EU irányelvnek és a 2014/35/EU kisfeszültségű irányelvnek való teljes megfelelés igazolva.
Veszélyes területek besorolása:A burkolattervek az I. osztályhoz, a 2. osztályhoz (C és D csoportok) Észak-Amerikában, valamint az ATEX/IECEx 2. zónához (3G kategória) Európában tanúsítottak.
A felügyeleti jog átruházásának igazolása:Szoftverfolyam-számítási blokkok, amelyek megfelelnek az AGA jelentésszámának. 9 és az ISO 6976 nemzetközi letéti átruházási szabványoknak.
Funkcionális biztonság megvalósítása:Elérhető az IEC 61508 SIL 2 biztonsági életciklus-tervezési megfeleléssel a kritikus ESD hurkok számára.
GYIK
K: Milyen globális támogatási struktúra érhető el a telepítés után?
V: A támogatást három regionális csomópont (Ázsia, Közel-Kelet és Európa) biztosítják, garantált 24 órás kritikus válaszidővel. A pótalkatrészek rendelkezésre állása legalább 10 évig biztosított, minden hubban helyi készlettel.
K: A rendszer független biztonsági és kiberbiztonsági megfelelőségi tanúsítvánnyal rendelkezik?
V: Igen, a SIL-2 biztonsági funkciót a TÜV Rheinland ellenőrizte a TR-SAF-2024-1178 tanúsítvánnyal. A kiberbiztonsági architektúrát az IEC 62443-3-3 szabvány szerint egy harmadik fél németországi ipari biztonsági laboratóriuma is értékelte.
K: Mi az ellenőrzött szabályozóköri teljesítmény valós üzemi körülmények között?
V: Az üzembe helyezési jelentésekből származó helyszíni mérések 86–94 ms átlagos vezérlőköri ciklusidőt mutatnak teljes terhelés mellett. A hálózati forgalom csúcsidőszakában a késleltetés soha nem haladta meg a 128 ms-ot a rögzített működési naplókban.
K: Mekkora a dokumentált rendszerhiba-arány-hosszú távú működés során?
V: A 18 telepített egységben az éves kritikus meghibásodási arány 0,6% alatt van, elsősorban a külső energiaingadozások miatt, nem pedig a SCADA logikai hibái miatt.
K: Hogyan érvényesül a SIL-2 megfelelőség a gyakorlati telepítés során?
V: Minden biztonsági hurkot 6 havonta tesztelnek, és a rögzített PFDavg értékek 1,2×10⁻³ és 4,5×10⁻³ között vannak.
K: Milyen redundancia architektúra bizonyított tényleges LNG-környezetekben?
V: A dual hot{0}}készenléti szerverek 320–410 ms alatti feladatátvételi váltást mutattak be a szimulált leállási gyakorlatok során. A hálózati gyűrű helyreállítását többször ellenőrizték 45 ms alatti terepi redundancia-tesztekben.
K: Vannak dokumentált kiberbiztonsági penetrációs tesztek a rendszerhez?
V: Igen, a negyedéves penetrációs teszteket az IEC 62443 szabványhoz igazodó módszerekkel végzik.
K: Mi ennek a SCADA-rendszernek a leghosszabb megerősített élettartama?
V: A legkorábban telepített rendszer 8,3 éve folyamatosan működik, csak ütemezett modulcserékkel. A Core PLC és a SCADA futásidejű szoftver továbbra is teljes mértékben kompatibilis a jelenlegi frissítési kiadásokkal.
